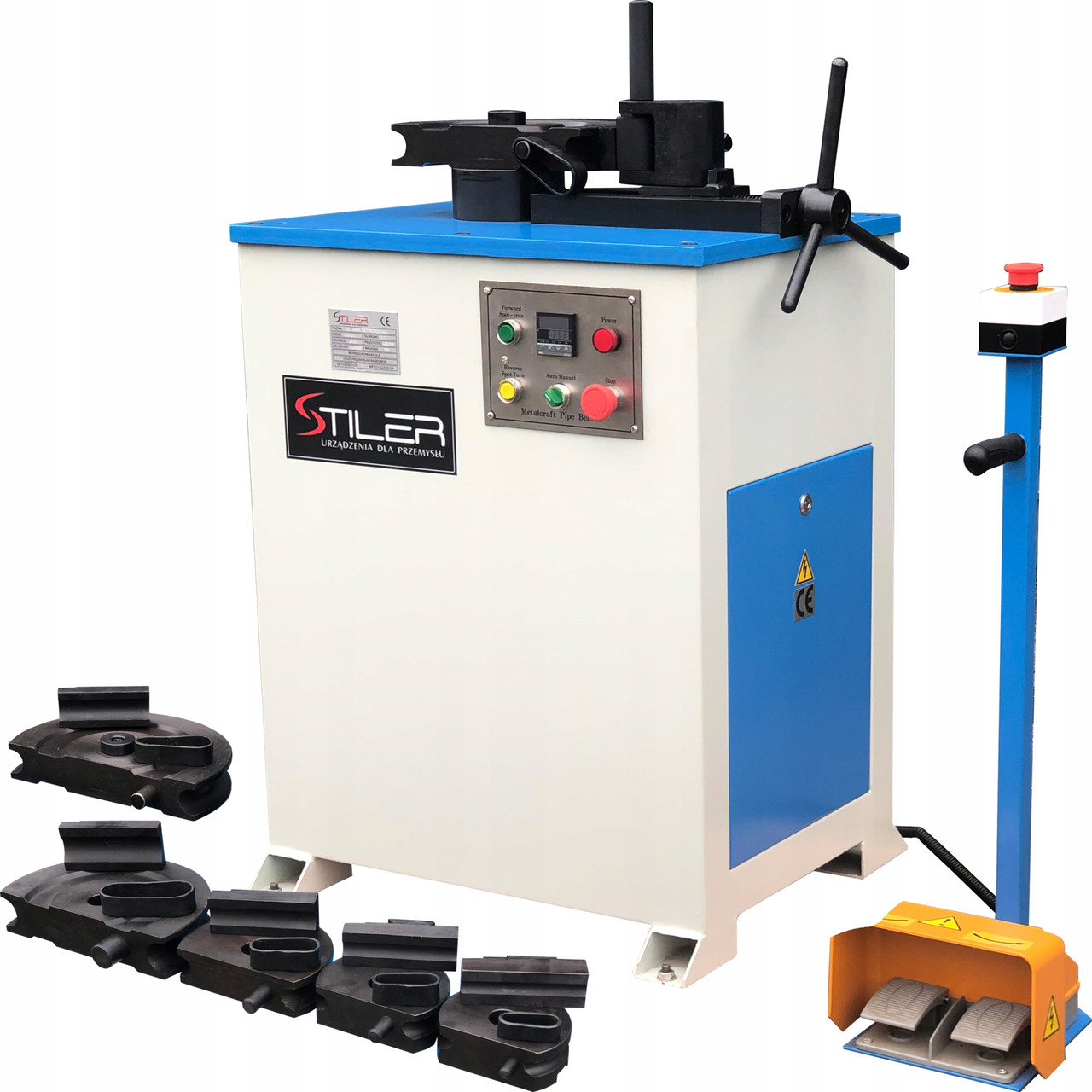

Трубогибочный верстат STILER JTB 40 без оправки .

5 КОМПЛЕКТІВ МАТРИЦІ!

Гибочний верстат для згинання сталевих, нержавіючих, мідних, алюмінієвих та латунних труб

Машина може управлятися вручну або автоматично.

Завдяки високій потужності, згинальний верстат може виконувати гибку труб діаметром до 42,4 мм з товщиною стінки 3 мм Максимальний кут вигину 180°.

В комплект входить 5 комплектів плашок для сталевих труб наступних розмірів:

• 16 мм
• 20 мм
• 25 мм
• 32 мм
• 38 мм

Технічні дані:

• Потужність двигуна: 1,5 кВт
• Електроживлення: 400 В
• Кут вигину: 180°
• Швидкість обертання матриці: 5 об/хв.
• Вага: 290 кг

Включено:

• Повна машина
• Набір плашок для різних діаметрів труб
• Керівництво користувача
• сертифікат CE

Максимальні розміри вигину:

• Чорна сталева трубка: Φ42,4 мм
• Трубка з нержавіючої сталі: Φ25 мм

До верстата прикріплюємо 5 комплектів плашок для гнуття чорних сталевих труб наступних діаметрів:

• 16 мм
• 20 мм
• 25 мм
• 32 мм
• 38 мм

За запитом виготовляємо плашки для інших розмірів труб.

Пульт управління обладнаний дисплеєм, на якому відображається встановлений кут вигину і поточний кут вигину труби.

Машина може управлятися вручну або автоматично.

Ручний режим:

В ручному режимі саме оператор вирішує, наскільки потрібно зігнути трубу. Ручна згинання виконується з допомогою панелі управління.

Автоматичний режим:

В автоматичному режимі оператор спочатку встановлює бажаний кут вигину, а потім натискає педаль. Потім машина автоматично згинає трубу.

Автоматичне управління здійснюється за допомогою ножного управління.

Ручне управління здійснюється з панелі управління.

Трубогиб оснащений потужним двигуном потужністю 1,5 кВт .

Висока потужність двигуна гарантує багаторічну безвідмовну роботу навіть при великих навантаженнях.

Механічний притиск лещат забезпечує високу точність і надійність механізму.

Максимальний кут вигину верстата 180°

Заміна штампів займає всього кілька хвилин.

Нижче наведено приклад гнуття, яку можна виконати на верстаті.
